Итак, последнее, что я решил разобрать в Boeing 737 это FMA (Flight Mode Annunciator) или оповещатель режимов полета. Очень важно понимать какие режимы сейчас выбраны, а какие будут выбраны в ближайшее время и вообще, что означают некоторые режимы.

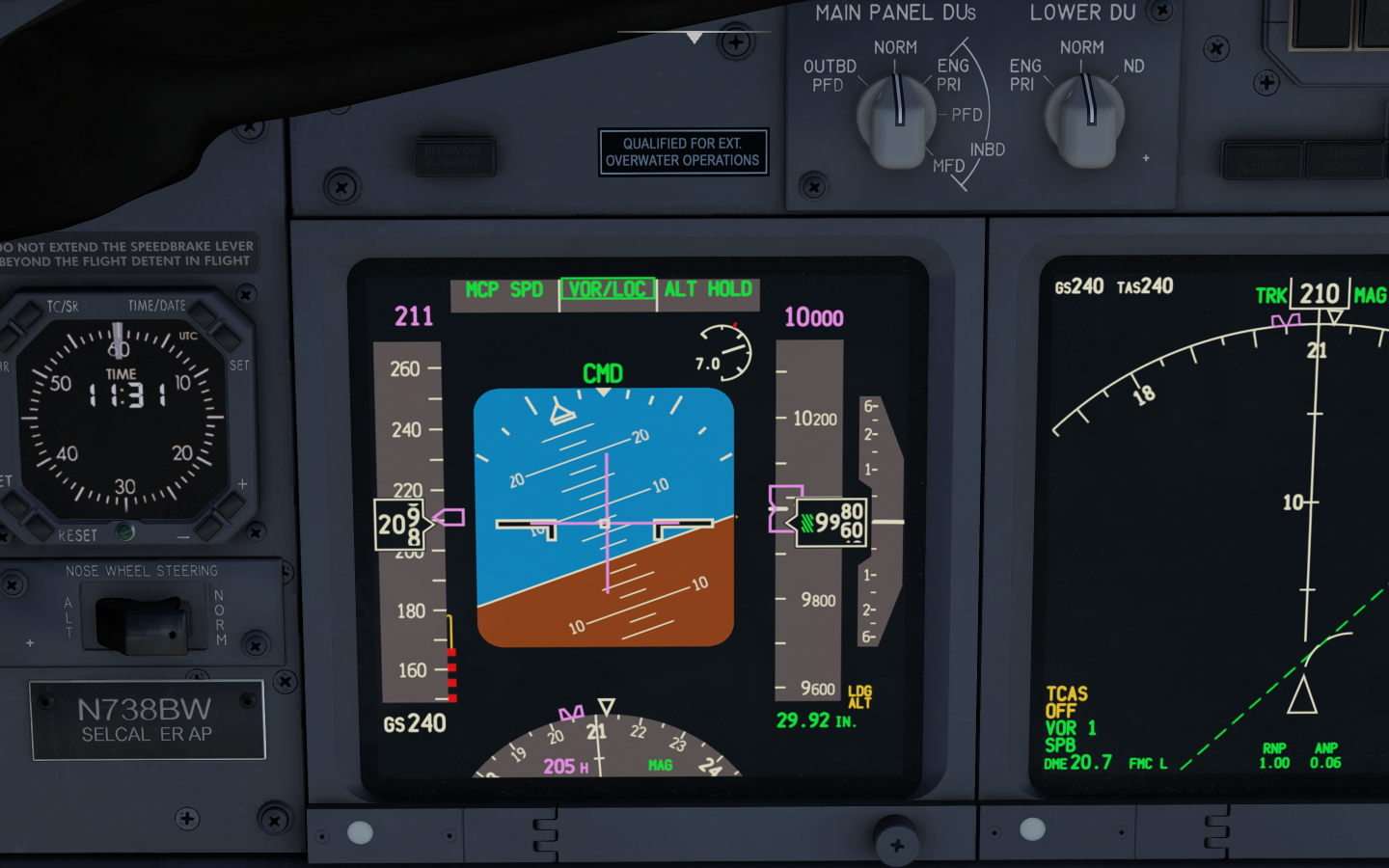

FMA находится в верхней части PFD и разделена на 3 секции.

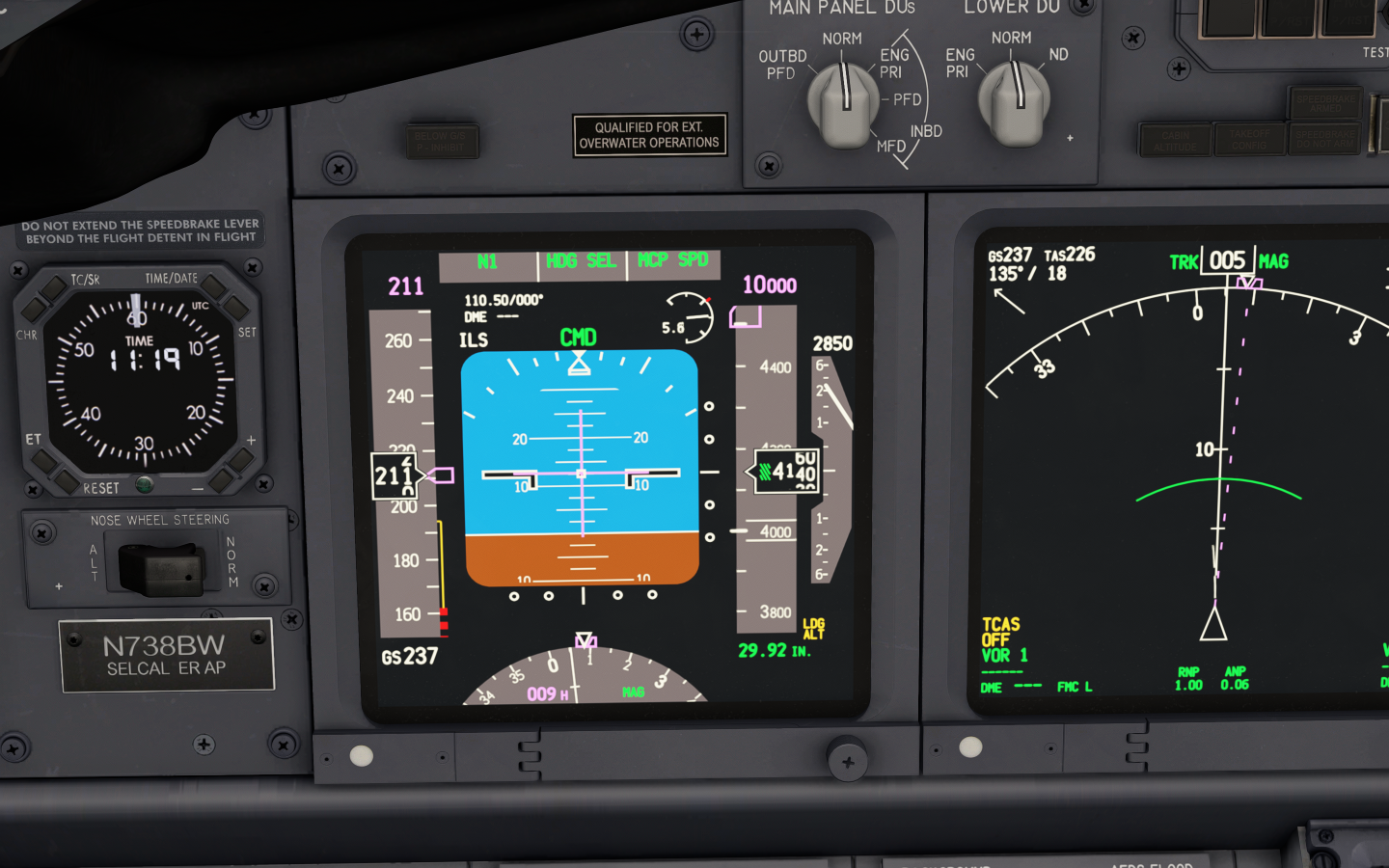

Это и есть наш FMA Boeing 737. Первая ячейка отвечает за режим автотяги. Вторая — за режим вертикального полета. Третья — за режим горизонтального полета.
Начнем с того, что у нас есть 3 возможных режима отображения. Зеленый, белый и зеленый в рамке.

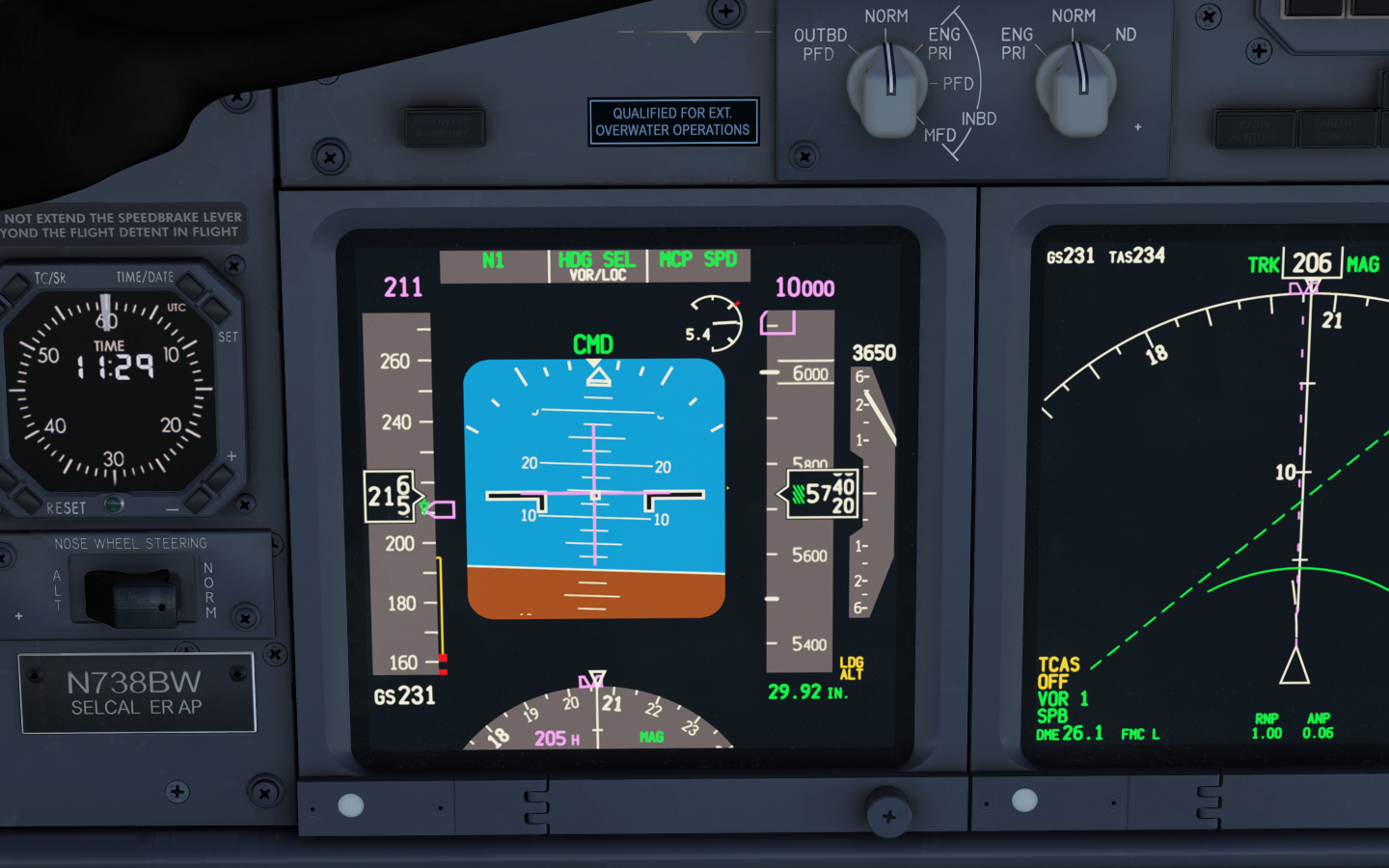

Зеленый, показывает какой режим сейчас активен. Белый (в нашем случае VOR/LOC) означает, что режим в ожидании, и как только настанет время станет активным. Зеленый в рамке, обозначает, что режим только что стал активным. Рамка вокруг режима остается в течении 10 секунд.
Ну а теперь разберемся с надписями.
Автотяга:
- N1 — будет выдерживаться тяга указанная на странице N1 LIMITS в FMC
- FMC SPD — тяга будет выдерживаться для поддержания необходимой скорости которую выбирает компьютер.
- GA — тяга для ухода на второй круг
- MCP SPD — тяга будет выдерживаться для поддержания скорости указанной на панели автопилота. Та скорость которую мы накручиваем в окошке IAS/MACH.
- THR HLD — В этом режиме мы управляем тягой с помощью РУД. Автоматика не будет их двигать.
- RETARD — РУДы в режиме малого газа.
- ARM — автотяга включена, но режим не выбран. Всегда обозначается белым цветом.
Вертикальные режимы:
- VNAV PATH — вертикальный профиль выдерживается рассчитанный FMC. Этот режим используется когда у нас есть маршрут.
- VNAV SPD — будет удерживаться скорость указанная в FMC на странице CLIMB или DESCENT
- TO/GA — режим ухода на второй круг, работает только на высоте менее 2000 футов.
- V/S — на MCP выбран режим вертикальной скорости.
- ALT HOLD — режим удержания текущей высоты.
- ALT ACQ — самолет достиг заданной высоты
- G/S — захвачен глиссадный маяк. Самолет идет по глиссаде.
- FLARE — при посадке на двух автопилотах в режиме автоматической посадке, данный режим станет ожидающим на высоте 1500 футов. На высоте 50 футов режим станет активным и начнется выравнивание самолета перед посадкой.
Горизонтальные режимы
- LNAV — режим полета по маршруту прописанного в FMC
- HDG SEL — удерживается курс накрученный в окошке HEADING на MCP
- VOR/LOC — режим следования на радиомаяк с курсом указанным в окоiке COURSE на MCP. Либо пойман курсовой маяк ILS.
Также чуть ниже мы видим зеленую надпись CMD, это режимы автопилота. Разберемся и с ними:
- CMD — автопилот включен
- F/D — FLIGHT DIRECTOR включен, при этом автопилот отключен
- CWS P — режим поддержания тангажа
- CWS R — режим поддержания текущего крена и тангажа
- SINGLE CHANNEL (1 CH) — показывает, что работает только один автопилот при посадке по ILS.
Вот в принципе и все. Ничего сложно в них нет, если у вас остались вопросы смело задавайте. А на этом с Boeing 737 мы закончили. Всем успешных полетов.
